VOLT || 一種金屬轉子流量計

01

功能

      主要作用在浮子上的力包括根據阿基米德原理的浮力、介質的流動力和重力。浮子的每個位置都對應著校準時測得的流量值，該流量值被轉移到刻度上。BGN變截面流量計由一個帶接口的測量管、一個測量環和一個錐形浮子組成。

       通過磁鐵，浮子的位置被轉移到一個封裝的隨動磁鐵上，該磁鐵被安裝在一個指針軸上。安裝在指針軸上的第二個環形隨動磁鐵的位置通過指針傳遞到刻度上。
       KOBOLD-BGN儀表適用于管道中液體或氣體介質的流量測量。它可以顯示當前單位時間內的體積或質量的流速。

02

應用領域

用于液體和氣體的流量測量、監測、調整和控制。該產品的設計使其成為在困難和惡劣的操作條件下的理想產品。該產品可提供額外的電氣設備用于過程監測和控制。
◆ 過流部件的材質可選范圍大
◆ 磁阻信號傳輸
◆ 氣體或液體阻尼(可選項)
◆ 針對高壓和高溫應用的特殊設計
◆ 優秀的熱傳導技術(可選項)
◆ 雙渦流阻尼(特殊版本)
◆ 自動排水(特殊版本)
◆ 回流閥(特殊版本)
◆ 流量控制器(特殊版本)
◆ 量程:
0.5 - 5.0 ... 13000 - 130000 l/h水
0.015 - 0.15 ... 240 - 2400 m3/h 空氣 (20 °C, 1.013 bar)
◆ 精度等級: 1.6
◆ Pmax : PN 40; Tmax : -40 ... +350 °C
◆ 機械接口: 法蘭 DN 15 ... DN150
◆ 材質: 不銹鋼1.4404/1.4571, 哈氏合金?  C, PTFE

◆ 可選項: 開關, HART?協議、Profibus? PA或者Fieldbus?                   Foundationm的模擬量輸出，計數器
◆ 特別版耐壓可達 600 bar
◆ 適用管徑可達 DN 150


03

技術參數

過流部件：st. st. 1.4404 (316 L) / 1.4571 (316 Ti), Hastelloy? C- 22/C4, PTFE 可選其他材質
機械接口:法蘭 acc. EN 1092-1ASME B16.5, DIN 2512,JIS, NPT, 螺紋管道連接可選其他特殊接口
公稱壓力:PN40, ASMECl150/300(standard) (BGN-S/H)
PN16,ASME Cl150(standard) (BGN-P)可選更高壓力等級(max. 600bar)
工作溫度:
-40 °C ... +200 °C(BGN-S/H without electr. output)
-40 °C ... +150 °C(BGN-S/H with electr. output)
-40°C ... +350 °C(BGN-S/H with option V/ H / W)
-40 °C +125 °C (BGN-P)
環境溫度:-40 °C ... +80°C

精度液體:±1.6 % of full scale (BGN-S/H) ± 2.0 % of full scale (BGN-P)
氣      體:±1.8 % of full scale (BGN-S/H) ± 2.2 % of full scale (BGN-P)

04

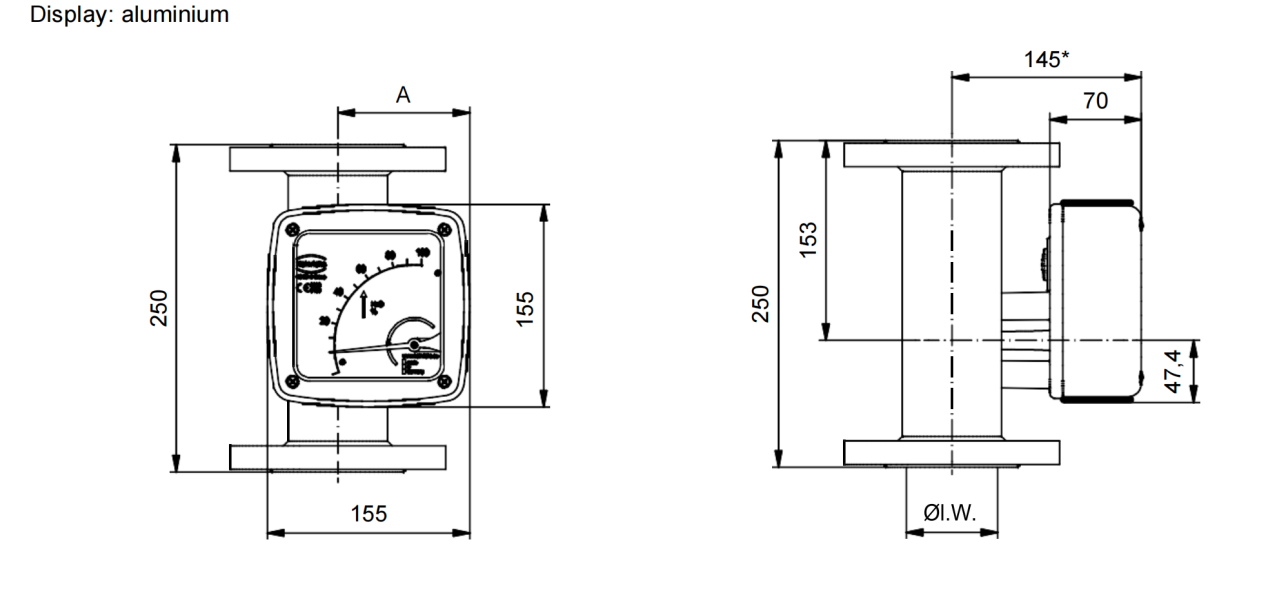

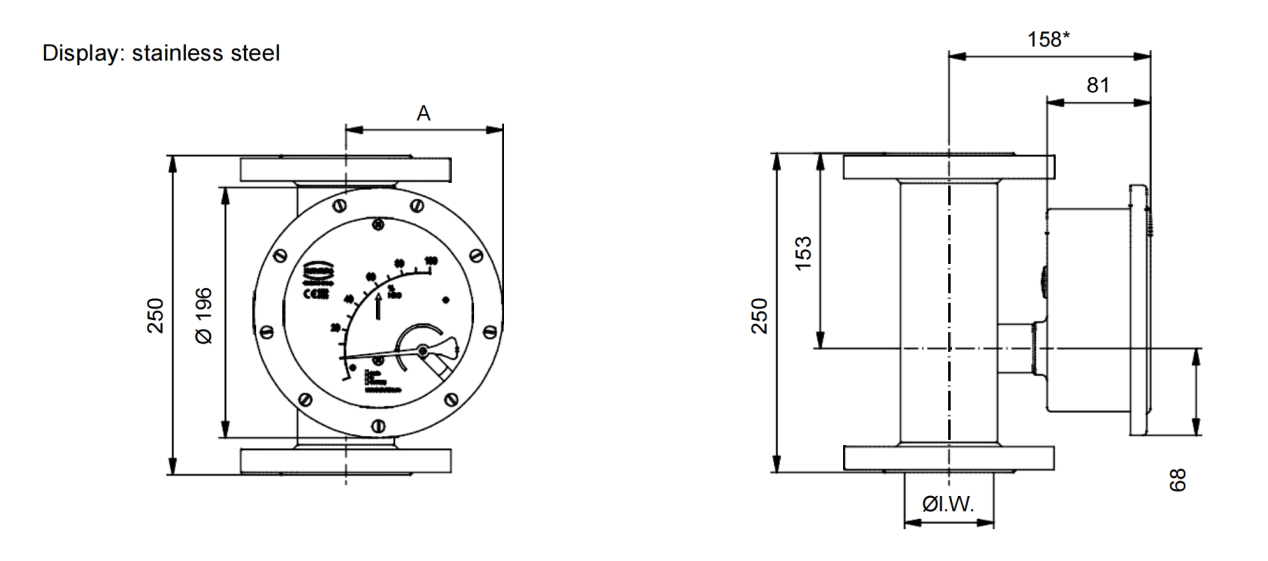

尺寸圖

尺寸變差：* +100 mm with forward advanced display andgenerally at DN 125 and DN 1
